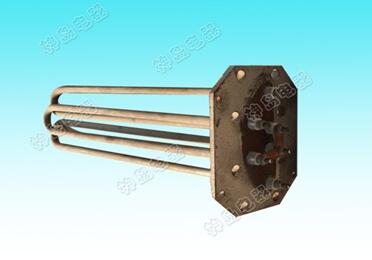

电热管的典型结构一般由5个部分组成绝缘子、封口材料、引出棒、填充料、电热丝、金属护套管、接线端。螺旋电热丝与引出帮位于金属护套管的中央，它的制造工艺是将螺旋型电热丝穿入无缝钢管、铜管或者铝管内，其间隙处通过多管填充机均匀地填充既绝缘又导热的氧化介质，如结晶氧化镁粉(也可用氧化铝或洁净石英砂等)。然后用缩管机将管径缩细，使氧化物介质密实(密度达到3.3g/cm3以上)，保证电热丝与空气隔绝，中心位置不发生偏移而碰及管壁。这样。单位面积发热量就可增加十几倍。使用寿命也可以相应的提高至10年以上。与相同大热量的电热元件相比，管状电热管可节约5%的电热材料，而热效率可达到90%以上。
因此，从电热管的结构来看，金属管状电热管是目前使用广泛，结构简单，性能可靠，使用寿命长的密封式电热元件，可成功的运用于工业、家用电器上，使用越来越广泛。希望更多的使用者对电热管的结构原理有了清楚的了解。对于如何研发更先进的电热管材质是很多企业都在攻关的难题。大多数的电热管普遍是使用合金的电热丝来作为发热体。的企业电热管都是以的合金电热丝作为发热体。而且还有引出棒在管内都是封装了氧化镁绝缘介质,以固定发热体的电热元件。在引出棒方面，其都是与发热体相连，供元件与电源，元件与元件连接用的金属导电零件。对于展开的长度都是元件图样上金属管的直线与弯曲长度的总和。
